Наклонные ультразвуковые преобразователи применяются для ввода акустического луча в контролируемый материал под заданным углом. Такие датчики позволяют обследовать зоны, которые невозможно эффективно проверить прямым преобразователем, и широко используются при контроле сварных соединений, трубопроводов, резервуаров, листового проката и металлоконструкций.
В каталоге компании «Дефектоскопы-Рус» можно купить наклонный ультразвуковой преобразователь в Самаре для ручного ультразвукового контроля. Представлены совмещённые и раздельно-совмещённые модели, преобразователи поперечных и продольных волн, а также притёртые ПЭП с различными углами ввода.
Для чего нужен наклонный ультразвуковой преобразователь
При проведении ультразвукового контроля важно направить акустический луч так, чтобы он пересекал предполагаемый дефект. Если несплошность расположена под углом к поверхности или находится внутри сварного соединения, прямого ввода ультразвука может быть недостаточно. Наклонная призма преобразователя формирует требуемое направление распространения волны и помогает обследовать металл с разных направлений.
Наклонные ПЭП применяются для решения следующих задач:
- обнаружения трещин и непроваров в сварных швах;
- поиска несплавлений и шлаковых включений;
- контроля околошовной зоны;
- проверки кольцевых и продольных соединений труб;
- обследования резервуаров и сосудов под давлением;
- контроля листового проката и металлоконструкций;
- поиска дефектов с преимущественной ориентацией;
- проверки деталей и узлов сложной геометрии.
Другие типы датчиков для неразрушающего контроля представлены в общем разделе преобразователей для дефектоскопов.
Контроль сварных соединений
Основная область применения наклонных ультразвуковых преобразователей — контроль сварных швов. Датчик перемещают по поверхности основного металла около соединения, а ультразвуковой луч проходит через объём шва под заданным углом. Отражённые сигналы регистрируются дефектоскопом и отображаются на экране прибора.
С помощью наклонных ПЭП выявляют трещины, непровары, несплавления, поры, шлаковые включения и другие внутренние несплошности. Для полного обследования соединения могут использоваться несколько преобразователей с разными углами ввода и частотами.
Приборы и дополнительное оснащение для проверки соединений представлены в разделе оборудования для контроля сварных швов.
Принцип работы наклонного ПЭП
Пьезоэлектрический элемент преобразует электрический импульс дефектоскопа в акустические колебания. Они проходят через призму и вводятся в контролируемое изделие под установленным углом. После отражения от границы материала или дефекта сигнал возвращается к преобразователю и преобразуется обратно в электрический импульс.
В большинстве стандартных задач контроля сварных соединений применяются преобразователи поперечных волн. Они позволяют направлять луч под углами, удобными для прозвучивания металла шва и околошовной зоны. Для специальных схем контроля также выпускаются наклонные раздельно-совмещённые ПЭП продольных волн.
Для работы с такими датчиками можно подобрать ультразвуковой дефектоскоп с подходящим частотным диапазоном, разъёмами и режимами настройки.
Совмещённые наклонные преобразователи
В совмещённом преобразователе один пьезоэлектрический элемент поочерёдно выполняет функции излучателя и приёмника. Такие модели широко применяются при ручном ультразвуковом контроле благодаря компактному исполнению и возможности работы по стандартным схемам прозвучивания.
Совмещённый ПЭП выбирают по частоте, углу ввода, размеру пьезоэлемента и конструкции контактной поверхности. Для контроля сварных соединений одной толщины могут потребоваться датчики с несколькими углами, чтобы обнаруживать дефекты различной ориентации.
Раздельно-совмещённые наклонные преобразователи
Раздельно-совмещённая конструкция включает отдельные излучающий и принимающий пьезоэлементы. Между ними находится акустический экран, уменьшающий прямое прохождение сигнала внутри корпуса. Такая схема может использоваться для повышения чувствительности в определённой зоне и решения специализированных задач контроля.
В разделе представлены наклонные раздельно-совмещённые преобразователи ADL25xx с номинальной частотой 2,5 МГц. Они работают на продольных волнах и подключаются к прибору через два разъёма.
Перед заказом раздельно-совмещённой модели необходимо убедиться, что дефектоскоп поддерживает раздельный режим работы и имеет подходящие каналы подключения для излучающего и принимающего элементов.
Рабочая частота преобразователя
Частота влияет на разрешающую способность и глубину проникновения ультразвука. Высокочастотные преобразователи лучше различают небольшие и близко расположенные отражатели, однако сигнал сильнее затухает при прохождении через крупнозернистый или неоднородный материал.
Низкая частота обеспечивает более уверенное распространение сигнала на значительную глубину, но снижает возможность разделения мелких дефектов. Поэтому преобразователь выбирают с учётом толщины, структуры материала, качества поверхности и минимального размера несплошности, которую требуется обнаружить.
В подкаталоге представлены модели с номинальными частотами 2,5 и 5 МГц. Преобразователи 2,5 МГц подходят для широкого круга производственных задач, а модели 5 МГц могут применяться там, где требуется повышенная разрешающая способность.
Угол ввода ультразвукового луча
Угол ввода определяет направление распространения ультразвуковой волны внутри контролируемого материала. Его выбирают по толщине изделия, форме разделки кромок, ширине сварного шва и предполагаемой ориентации дефектов.
При контроле одного соединения могут использоваться преобразователи с углами 50°, 55°, 60° и другими значениями. Применение нескольких углов помогает обследовать разные участки шва и повысить вероятность обнаружения несплошностей, ориентированных в различных направлениях.
Фактический угол ввода зависит не только от конструкции датчика, но и от скорости распространения ультразвука в материале. Поэтому настройку и проверку преобразователя выполняют на соответствующих мерах и контрольных образцах.
Притёртые преобразователи П121-5,0 серии d6
В каталоге представлены притёртые совмещённые преобразователи П121-5,0 серии d6 с калибровкой и паспортом. Можно подобрать модели с различными углами ввода:
- П121-5,0-50-d6 с углом ввода 50°;
- П121-5,0-55-d6 с углом ввода 55°;
- П121-5,0-60-d6 с углом ввода 60°.
При выборе конкретной модификации необходимо учитывать требования методики контроля, толщину изделия и форму контролируемой поверхности. Наличие калибровки и паспорта упрощает идентификацию параметров поставленного преобразователя.

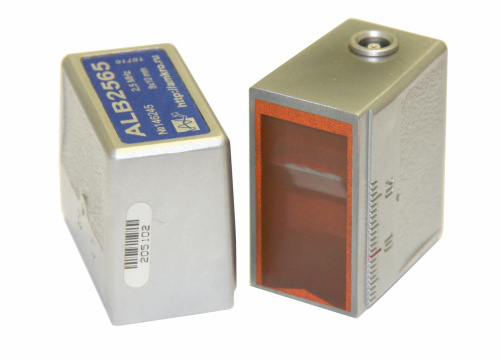

Преобразователи ALB25xx
Среднегабаритные наклонные преобразователи ALB25xx предназначены для контактного контроля поперечными волнами. Номинальная частота серии составляет 2,5 МГц, а конкретная модификация выбирается по необходимому углу ввода.
Серия может использоваться с отечественными и зарубежными ультразвуковыми дефектоскопами при условии совместимости разъёма и электрических параметров. Перед оформлением заказа необходимо указать требуемый угол и модель прибора.

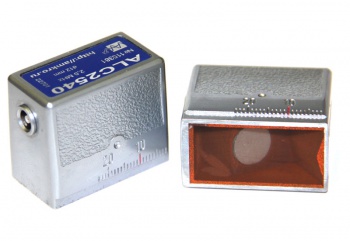

Преобразователи ALC25xx
Преобразователи ALC25xx относятся к среднегабаритным наклонным совмещённым датчикам поперечных волн. Они работают на частоте 2,5 МГц и выпускаются в модификациях с разными углами ввода.
При сравнении серий ALB25xx и ALC25xx следует учитывать размер и форму пьезоэлемента, обозначение по ГОСТ, конструкцию корпуса и требования конкретной схемы контроля. Выбор только по частоте без учёта остальных параметров может привести к изменению чувствительности и зоны контроля.
Материал призмы и контактная поверхность
Призма формирует требуемое направление ультразвукового луча и обеспечивает ввод колебаний в изделие. Её материал, геометрия и состояние рабочей поверхности влияют на угол ввода, акустические потери и стабильность показаний.
Контактная поверхность должна соответствовать форме контролируемого объекта. Для плоских изделий используются стандартные исполнения, а для труб и деталей с малым радиусом могут потребоваться притёртые преобразователи. При заказе такого датчика необходимо указать геометрию поверхности.
Разъём и соединительный кабель
Преобразователи могут оснащаться одним или двумя разъёмами различных типов. Совмещённая модель обычно подключается одним кабелем, а раздельно-совмещённая — отдельными линиями для излучающего и принимающего элементов.
Перед покупкой необходимо проверить тип разъёма на датчике и дефектоскопе. Если они различаются, потребуется подходящий соединительный кабель или переходник. Также следует учитывать длину кабеля и условия его эксплуатации на производственной площадке.
Калибровка и проверка параметров
Перед проведением контроля проверяют точку выхода луча, угол ввода, чувствительность и другие рабочие характеристики системы. Для этого используют стандартные или отраслевые меры и образцы, соответствующие применяемой методике.
Параметры преобразователя могут изменяться в процессе эксплуатации из-за износа призмы и контактной поверхности. Поэтому ПЭП необходимо периодически проверять, а при обнаружении значимых отклонений — заменять или направлять на обслуживание.
Как выбрать наклонный ультразвуковой преобразователь
Перед тем как купить наклонный ультразвуковой преобразователь в Самаре, рекомендуется определить:
- модель используемого ультразвукового дефектоскопа;
- материал контролируемого изделия;
- тип и геометрию сварного соединения;
- диапазон контролируемых толщин;
- рабочую частоту датчика;
- требуемый угол ввода;
- тип используемой ультразвуковой волны;
- совмещённую или раздельно-совмещённую конструкцию;
- размер пьезоэлектрического элемента;
- форму и размеры контактной поверхности;
- тип разъёма и соединительного кабеля;
- необходимость притирки под поверхность изделия;
- требования к калибровке и паспорту;
- условия эксплуатации оборудования.
Если точное обозначение ПЭП неизвестно, подбор можно выполнить по модели дефектоскопа, объекту контроля и требованиям нормативной документации. Для замены ранее используемого датчика желательно предоставить его полную маркировку или фотографию шильда.
Совместимость с ультразвуковым дефектоскопом
Совпадение номинальной частоты не гарантирует полной совместимости преобразователя с прибором. Необходимо проверить тип разъёма, рабочий режим, электрические параметры, наличие согласующего элемента и поддерживаемый дефектоскопом частотный диапазон.
При замене преобразователя также следует учитывать его геометрию и акустические характеристики. Использование другой серии может потребовать повторной настройки чувствительности, развертки, задержки в призме и параметров автоматической сигнализации дефектов.
Купить наклонный ультразвуковой преобразователь в Самаре
Чтобы заказать наклонный ПЭП, выберите подходящую модель в каталоге или направьте специалистам обозначение дефектоскопа и описание задачи контроля. При подготовке предложения будут учтены частота, угол ввода, тип волны, конструкция преобразователя, разъём и необходимость калибровки.
Компания «Дефектоскопы-Рус» поставляет наклонные ультразвуковые преобразователи в Самаре и в другие регионы России. Актуальную цену, наличие, срок поставки и комплектность выбранной модели можно уточнить в карточке товара или у менеджера.
