Дефектоскопы для контроля сварных швов применяются для обнаружения трещин, непроваров, пор, шлаковых включений, расслоений и других нарушений сплошности сварных соединений. Проверка позволяет оценить качество выполненных работ без вырезки образцов и разрушения готовой конструкции.
В каталоге компании «Дефектоскопы-Рус» можно купить дефектоскоп для сварных швов в Самаре для производственного, лабораторного и выездного контроля. Представлены ультразвуковые приборы, магнитные дефектоскопы, переносные электромагниты и профессиональные системы для обследования ответственных сварных соединений.
Оборудование для контроля сварных соединений
Выбор оборудования зависит от материала изделия, толщины металла, конструкции шва, предполагаемого расположения дефектов и требований нормативной документации. Один метод может быть эффективен для поиска внутренних несплошностей, а другой — для обнаружения дефектов, выходящих на поверхность или расположенных непосредственно под ней.
Дефектоскопы для сварных соединений применяются при проверке:
- стыковых, угловых и тавровых соединений;
- кольцевых и продольных швов трубопроводов;
- сварных соединений резервуаров и сосудов под давлением;
- металлоконструкций, балок, колонн и ферм;
- корпусных деталей и элементов оборудования;
- сварных узлов в машиностроении и энергетике;
- соединений, выполненных при изготовлении и ремонте техники.
Оборудование для других задач неразрушающего контроля представлено в общем разделе дефектоскопов.
Ультразвуковые дефектоскопы для сварных швов
Ультразвуковой дефектоскоп для контроля сварных швов используется для поиска внутренних несплошностей в металле. Прибор формирует ультразвуковой импульс и регистрирует сигналы, отражённые от границ материала и выявленных дефектов. По положению и амплитуде сигнала оператор определяет координаты и условные размеры несплошности.
Ультразвуковой метод применяется для обнаружения непроваров, трещин, пор, шлаковых включений и других внутренних дефектов. Контроль может выполняться при доступе только к одной стороне изделия, что удобно при обследовании действующих трубопроводов, резервуаров и установленных металлоконструкций.
Подобрать портативный прибор для ручного контроля можно в разделе ультразвуковых дефектоскопов. В каталоге представлены модели для стандартных производственных задач и профессиональные системы с расширенными возможностями настройки и сохранения результатов.
Для проведения ручного ультразвукового контроля можно рассмотреть дефектоскоп Velograph II, дефектоскоп УД2301 NOVOTEST или дефектоскоп УД2-70. Конкретная модель выбирается по диапазону контроля, рабочим частотам, количеству зон сигнализации, типам преобразователей и условиям эксплуатации.
Преобразователи для контроля сварных швов
Возможности ультразвукового дефектоскопа во многом зависят от используемого преобразователя. Для проверки сварных соединений применяются прямые, наклонные и раздельно-совмещённые датчики. Они отличаются рабочей частотой, углом ввода, размером пьезоэлемента, конструкцией корпуса и типом разъёма.
Для ввода ультразвукового луча под заданным углом используются наклонные ультразвуковые преобразователи. Они позволяют обследовать объём сварного шва и околошовной зоны с различных направлений.
Другие датчики и принадлежности можно подобрать в разделе преобразователей для дефектоскопов. Перед заказом необходимо проверить совместимость датчика с прибором, рабочую частоту, угол ввода и требования применяемой методики контроля.
Магнитопорошковый контроль сварных швов
Для обнаружения поверхностных и подповерхностных дефектов в сварных соединениях из ферромагнитных материалов применяется магнитопорошковый метод. Контролируемый участок намагничивается, после чего на поверхность наносится магнитная суспензия или сухой порошок. В местах нарушения сплошности образуется поле рассеяния, которое притягивает индикаторные частицы и делает дефект видимым.
Магнитопорошковый контроль позволяет выявлять:
- поверхностные трещины;
- непровары, выходящие на поверхность;
- подрезы и волосовины;
- закаты и другие нарушения сплошности;
- дефекты в околошовной зоне.

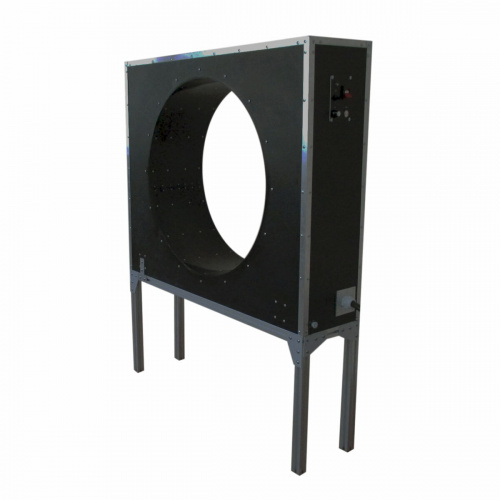

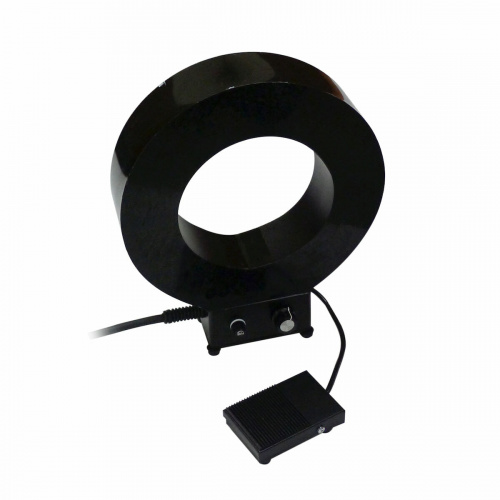

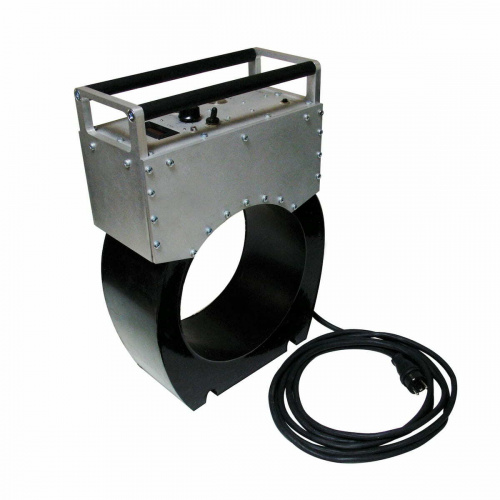

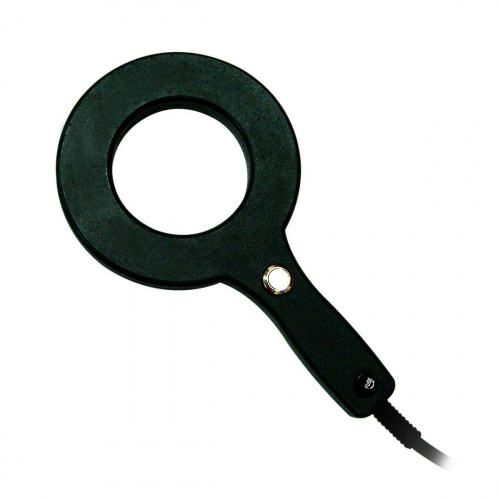

Для проведения такого контроля используются переносные электромагниты, дефектоскопы на постоянных магнитах и стационарные установки. Подходящие модели представлены в разделе магнитных дефектоскопов.

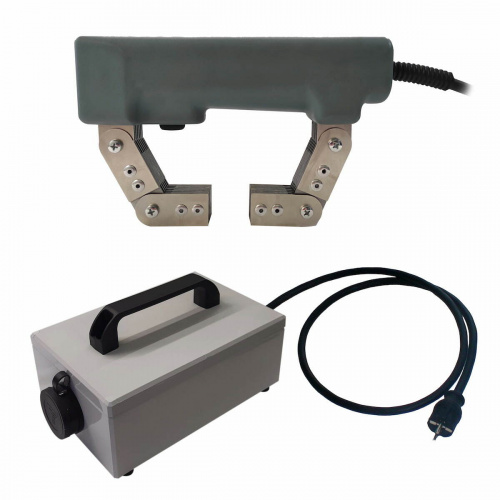

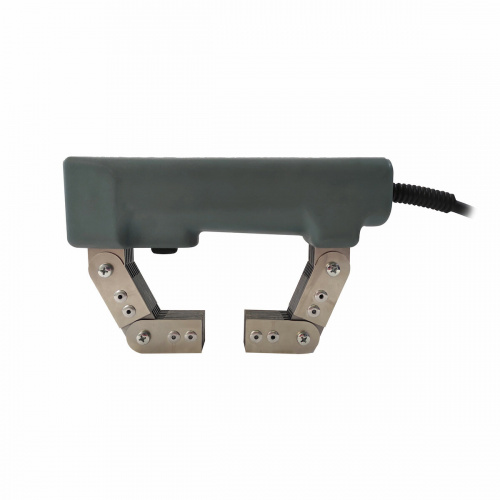

Для локального намагничивания сварных соединений можно рассмотреть электромагнит ЯРМАГ-16Т. При выборе оборудования учитываются форма и размеры контролируемой зоны, межполюсное расстояние, сила отрыва, напряжение питания и условия выполнения работ.
Контроль сварных соединений методом TOFD
Для обследования ответственных и толстостенных сварных соединений может применяться метод TOFD. Он основан на регистрации дифрагированных ультразвуковых сигналов, возникающих на краях несплошности. Метод позволяет получать дополнительную информацию о расположении и высоте дефекта.

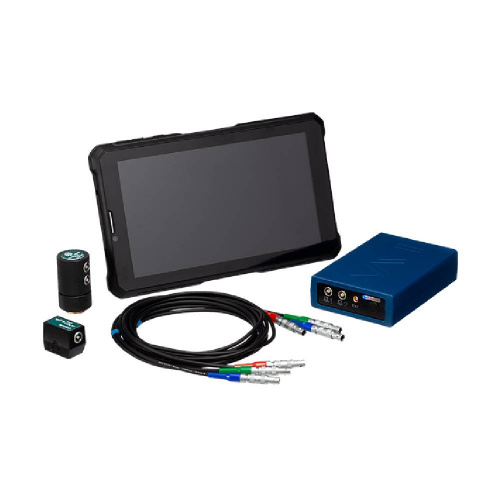

В каталоге представлен дефектоскоп Flaw Detector 100 TOFD Proceq. Состав системы для TOFD-контроля подбирается с учётом толщины изделия, конструкции шва, требуемой схемы сканирования, преобразователей и программного обеспечения.
Дефектоскопы на фазированных решётках
Для механизированного и автоматизированного обследования сварных соединений применяются ультразвуковые системы на фазированных антенных решётках. Электронное управление ультразвуковым лучом позволяет изменять угол ввода, фокусировать сигнал и сканировать контролируемую область без механической замены нескольких обычных преобразователей.
Приборы этого класса представлены в разделе дефектоскопов на фазированных решётках. Они могут использоваться для контроля трубопроводов, сосудов под давлением, металлоконструкций и других ответственных объектов.
Вихретоковый контроль сварных соединений
Для поиска поверхностных и близко расположенных к поверхности трещин в электропроводящих материалах может применяться вихретоковый метод. Он востребован при контроле тонкостенных изделий, отдельных участков сварных соединений и зон, где требуется быстрое локальное обследование.
Подходящие приборы представлены в разделе вихретоковых дефектоскопов. Метод и преобразователь выбираются с учётом марки материала, формы изделия, состояния поверхности и минимального размера дефекта, который необходимо обнаружить.
Какие дефекты сварных швов можно обнаружить
В зависимости от выбранного метода оборудование позволяет выявлять:
- продольные и поперечные трещины;
- непровар корня или кромок соединения;
- поры и скопления пор;
- шлаковые и неметаллические включения;
- несплавления между основным и наплавленным металлом;
- расслоения в околошовной зоне;
- подрезы, волосовины и поверхностные нарушения;
- коррозионные и эксплуатационные повреждения около соединения.
Результативность проверки зависит не только от характеристик дефектоскопа, но и от правильной настройки прибора, схемы прозвучивания, качества подготовки поверхности, выбранного преобразователя и квалификации специалиста.
Где применяется контроль сварных швов
Дефектоскопическое оборудование используется на предприятиях машиностроения, нефтегазовой отрасли, энергетики, металлургии, строительства, судостроения и железнодорожного транспорта. Проверка выполняется при изготовлении продукции, монтаже оборудования, проведении ремонта и техническом диагностировании эксплуатируемых объектов.
Основные объекты контроля:
- магистральные и технологические трубопроводы;
- резервуары и ёмкости;
- котлы и сосуды под давлением;
- мостовые и строительные металлоконструкции;
- подъёмные сооружения;
- железнодорожная и специальная техника;
- детали и узлы промышленного оборудования.
Как выбрать дефектоскоп для сварных швов
Перед тем как купить дефектоскоп для контроля сварных швов в Самаре, необходимо определить:
- материал контролируемого изделия;
- тип и геометрию сварного соединения;
- диапазон толщин металла;
- предполагаемый вид и расположение дефектов;
- требования нормативной документации;
- необходимость ручного или механизированного сканирования;
- тип требуемых преобразователей;
- условия эксплуатации оборудования;
- необходимость сохранения и передачи результатов;
- требования к поверке и комплекту метрологических документов.
Если конкретная модель не определена, оборудование можно подобрать по техническому заданию, нормативному документу или описанию объекта контроля. Специалисты помогут сравнить несколько приборов и сформировать комплект с преобразователями, кабелями, контрольными образцами и дополнительными принадлежностями.
Поверка и комплектация дефектоскопа
В зависимости от модели и требований предприятия дефектоскоп может поставляться с поверкой или без неё. Необходимость метрологических документов рекомендуется указывать при оформлении запроса. Также следует заранее согласовать перечень преобразователей, кабелей, аккумуляторов, зарядных устройств, образцов и защитных принадлежностей.
Цена дефектоскопа для сварных швов зависит от метода контроля, функциональности прибора и выбранной комплектации. Системы для ручного ультразвукового контроля, магнитопорошковые комплекты и многоканальные установки на фазированных решётках относятся к разным классам оборудования и подбираются под конкретные производственные задачи.
Купить дефектоскоп для сварных швов в Самаре
Чтобы заказать дефектоскоп для сварных соединений, выберите подходящую модель в каталоге или направьте техническое задание. При подготовке предложения учитываются объект и метод контроля, диапазон толщин, требуемая комплектация, наличие поверки и перечень дополнительных принадлежностей.
Компания «Дефектоскопы-Рус» поставляет оборудование для контроля сварных швов в Самаре и в другие регионы России. Актуальную цену, наличие, срок поставки и состав комплекта можно уточнить в карточке товара или у менеджера.
