Преобразователи для дефектоскопов используются для передачи и приёма сигналов при проведении неразрушающего контроля. От характеристик датчика зависят чувствительность системы, глубина прозвучивания, разрешающая способность и возможность обнаружения дефектов определённого типа. Преобразователь подбирается с учётом материала, формы и толщины изделия, применяемого метода контроля и модели прибора.
В каталоге компании «Дефектоскопы-Рус» можно купить преобразователь для дефектоскопа в Самаре для проверки сварных соединений, труб, листового проката, поковок, отливок, резервуаров и деталей промышленного оборудования. Представлены прямые, наклонные, раздельно-совмещённые, хордовые пьезоэлектрические и магнитоиндукционные преобразователи.
Преобразователи для ультразвукового контроля
Пьезоэлектрический преобразователь преобразует электрический импульс дефектоскопа в ультразвуковые колебания, вводит их в контролируемый материал, принимает отражённый сигнал и преобразует его обратно в электрический. Полученные данные отображаются на экране прибора и используются для определения положения и условных размеров выявленной несплошности.
Преобразователи применяются совместно с ультразвуковыми дефектоскопами. При подборе необходимо учитывать рабочую частоту, угол ввода, тип волны, размеры пьезоэлемента, конструкцию корпуса, вид разъёма и совместимость с конкретной моделью прибора.
Оборудование для других методов диагностики представлено в общем разделе дефектоскопов.
Какие преобразователи представлены в каталоге
В зависимости от конструкции и назначения можно подобрать следующие виды преобразователей:
- прямые совмещённые преобразователи;
- прямые раздельно-совмещённые преобразователи;
- наклонные совмещённые преобразователи;
- наклонные раздельно-совмещённые преобразователи;
- хордовые преобразователи для труб и цилиндрических изделий;
- притёртые датчики для поверхностей заданного радиуса;
- специализированные преобразователи, изготовленные по техническому заданию;
- магнитоиндукционные датчики для измерительного оборудования.
Каждый тип рассчитан на определённую схему контроля. Универсальная замена без проверки характеристик может изменить угол ввода, чувствительность и рабочий диапазон системы, поэтому совместимость рекомендуется согласовывать до оформления заказа.
Прямые ультразвуковые преобразователи
Прямой преобразователь вводит ультразвуковые колебания преимущественно перпендикулярно поверхности изделия. Такие датчики применяются для контроля листового проката, поковок, отливок, валов, заготовок и других объектов, в которых требуется обследовать внутренний объём материала или определить расстояние до отражающей границы.
Прямые преобразователи могут использоваться для поиска расслоений, трещин, включений, пустот и других внутренних несплошностей. Возможная глубина контроля и минимальный размер обнаруживаемого дефекта зависят от частоты, диаметра пьезоэлемента, свойств материала и настроек дефектоскопа.
Раздельно-совмещённые преобразователи
В раздельно-совмещённом преобразователе передающий и принимающий пьезоэлементы разделены акустическим экраном. Такая конструкция помогает уменьшить влияние начальной мёртвой зоны и повысить эффективность контроля дефектов, расположенных близко к поверхности.
В каталоге представлен прямой раздельно-совмещённый преобразователь П112-5-3х4-В-002. При выборе датчика серии П112 необходимо учитывать рабочую частоту, размеры пьезоэлементов, фокусировку, диапазон контролируемых толщин и требования используемой методики.
Для специализированных задач также можно рассмотреть прямой раздельно-совмещённый преобразователь DF1812 П112-1,8-12/2. Подходящая модель определяется с учётом материала, толщины изделия и характеристик дефектоскопа.
Наклонные ультразвуковые преобразователи
Наклонный преобразователь вводит ультразвуковой луч в материал под заданным углом. Такие датчики особенно востребованы при контроле сварных швов, поскольку позволяют обследовать металл шва и околошовную зону с различных направлений.
В отдельном подкаталоге представлены наклонные ультразвуковые преобразователи с различными рабочими частотами, углами ввода и конструктивными исполнениями. Они применяются при проверке стыковых, угловых и тавровых соединений, трубопроводов, резервуаров и металлоконструкций.
Для ручного ультразвукового контроля можно подобрать наклонный совмещённый преобразователь П121-5,0-73-d38. Модель, частота и угол ввода должны соответствовать толщине металла, конструкции сварного соединения и нормативной документации.
Другие приборы и принадлежности для обследования соединений представлены в разделе оборудования для контроля сварных швов.
Совмещённые и раздельно-совмещённые наклонные датчики
Совмещённый наклонный преобразователь использует один пьезоэлемент для излучения и приёма сигнала. Такая конструкция широко применяется при ручном контроле сварных соединений и позволяет работать по стандартным схемам прозвучивания.
Наклонные раздельно-совмещённые модели имеют отдельные излучающий и принимающий элементы. Они могут использоваться при контроле объектов сложной формы, обнаружении несплошностей в определённой зоне и решении задач, где требуется уменьшить влияние начального участка развертки.
Выбор между совмещённой и раздельно-совмещённой конструкцией выполняется на основании методики контроля, геометрии изделия, предполагаемого положения дефекта и требуемой чувствительности.
Хордовые преобразователи
Хордовые преобразователи предназначены для контроля труб и других цилиндрических изделий. Рабочая поверхность такого датчика может изготавливаться с учётом наружного диаметра объекта, что обеспечивает устойчивое положение и необходимый акустический контакт.
В каталоге доступен пьезоэлектрический преобразователь хордового типа П122, который может изготавливаться с настройкой на контрольный образец по техническому заданию заказчика.
При подборе хордового датчика необходимо указать наружный диаметр трубы, толщину стенки, материал, рабочую частоту, требуемый угол ввода и характеристики используемого дефектоскопа.
Притёртые преобразователи
Для контроля цилиндрических и криволинейных поверхностей применяются преобразователи с притёртой рабочей поверхностью. Радиус притирки подбирается под геометрию изделия, благодаря чему датчик устойчиво устанавливается на объект и сохраняет необходимый акустический контакт.
Такие преобразователи могут использоваться при проверке труб, валов, осей и других деталей круглого сечения. Перед заказом необходимо предоставить размеры объекта и требования к параметрам контроля.
Магнитоиндукционные преобразователи
Магнитоиндукционные преобразователи используются совместно с измерительным оборудованием для регистрации параметров магнитного поля. Назначение, диапазон измерений и совместимость такого датчика определяются моделью прибора, для которого он предназначен.

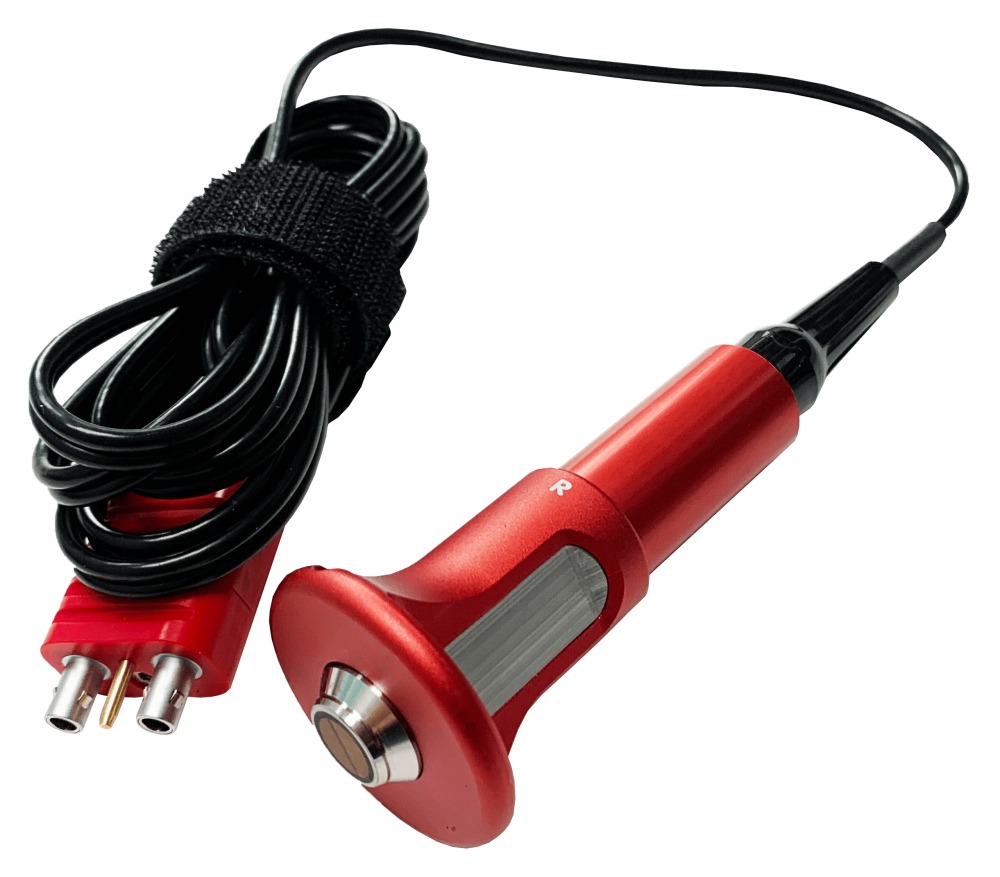

В разделе представлен магнитоиндукционный преобразователь ТМ-2Г для МТ-2007М. Перед оформлением заказа рекомендуется проверить точное обозначение измерителя и требуемую модификацию датчика.
Рабочая частота преобразователя
Рабочая частота влияет на разрешающую способность и глубину проникновения ультразвука. Более высокая частота позволяет лучше различать небольшие близко расположенные отражатели, но ультразвуковые колебания сильнее затухают в крупнозернистых и неоднородных материалах.
Низкочастотные датчики применяются при контроле материалов с повышенным затуханием и изделий большой толщины. Высокочастотные преобразователи подходят для тонких изделий, мелкозернистых материалов и задач, где требуется повышенная разрешающая способность.
Оптимальную частоту выбирают с учётом материала, толщины, структуры объекта и минимального размера дефекта, который необходимо обнаружить.
Угол ввода ультразвукового луча
Угол ввода является одним из основных параметров наклонного преобразователя. Он определяет направление распространения ультразвуковой волны внутри материала и влияет на возможность обнаружения дефектов с определённой ориентацией.
Для комплексного обследования сварного соединения могут применяться несколько датчиков с разными углами ввода. Конкретный набор определяется толщиной металла, формой разделки кромок, шириной шва и требованиями нормативной документации.
Как выбрать преобразователь для дефектоскопа
Перед тем как купить преобразователь для дефектоскопа в Самаре, рекомендуется определить:
- модель и технические характеристики дефектоскопа;
- материал контролируемого изделия;
- форму и размеры объекта;
- диапазон контролируемых толщин;
- предполагаемый тип и расположение дефектов;
- рабочую частоту преобразователя;
- необходимый угол ввода;
- тип волны и схему прозвучивания;
- совмещённую или раздельно-совмещённую конструкцию;
- размер и форму пьезоэлемента;
- тип разъёма и соединительного кабеля;
- необходимость притирки под радиус изделия;
- требования к паспорту, калибровке и контрольным образцам;
- условия эксплуатации датчика.
Если точное обозначение преобразователя неизвестно, подбор можно выполнить по модели дефектоскопа, объекту контроля или требованиям действующей методики. Для изготовления специализированной модели потребуется техническое задание с указанием основных параметров.
Совместимость преобразователя и дефектоскопа
Даже при совпадении рабочей частоты датчик может отличаться типом разъёма, электрическими параметрами, конструкцией корпуса и назначением. Поэтому перед заменой штатного преобразователя необходимо проверить совместимость с прибором и убедиться, что новая модель подходит для используемой схемы контроля.
При необходимости дополнительно подбираются соединительные кабели, переходники, контактная жидкость, контрольные образцы и другие принадлежности. Для отдельных преобразователей могут предоставляться паспорт, результаты калибровки или документация производителя — точный состав поставки следует согласовать при оформлении заказа.
Купить преобразователь для дефектоскопа в Самаре
Чтобы заказать преобразователь, выберите подходящую модель в каталоге или направьте специалистам обозначение дефектоскопа и описание задачи контроля. При подготовке предложения будут учтены частота, угол ввода, тип пьезоэлемента, конструкция датчика, разъём и необходимая комплектация.
Компания «Дефектоскопы-Рус» поставляет преобразователи для оборудования неразрушающего контроля в Самаре и в другие регионы России. Актуальную цену, наличие, срок изготовления или поставки и состав комплекта можно уточнить в карточке товара или у менеджера.
